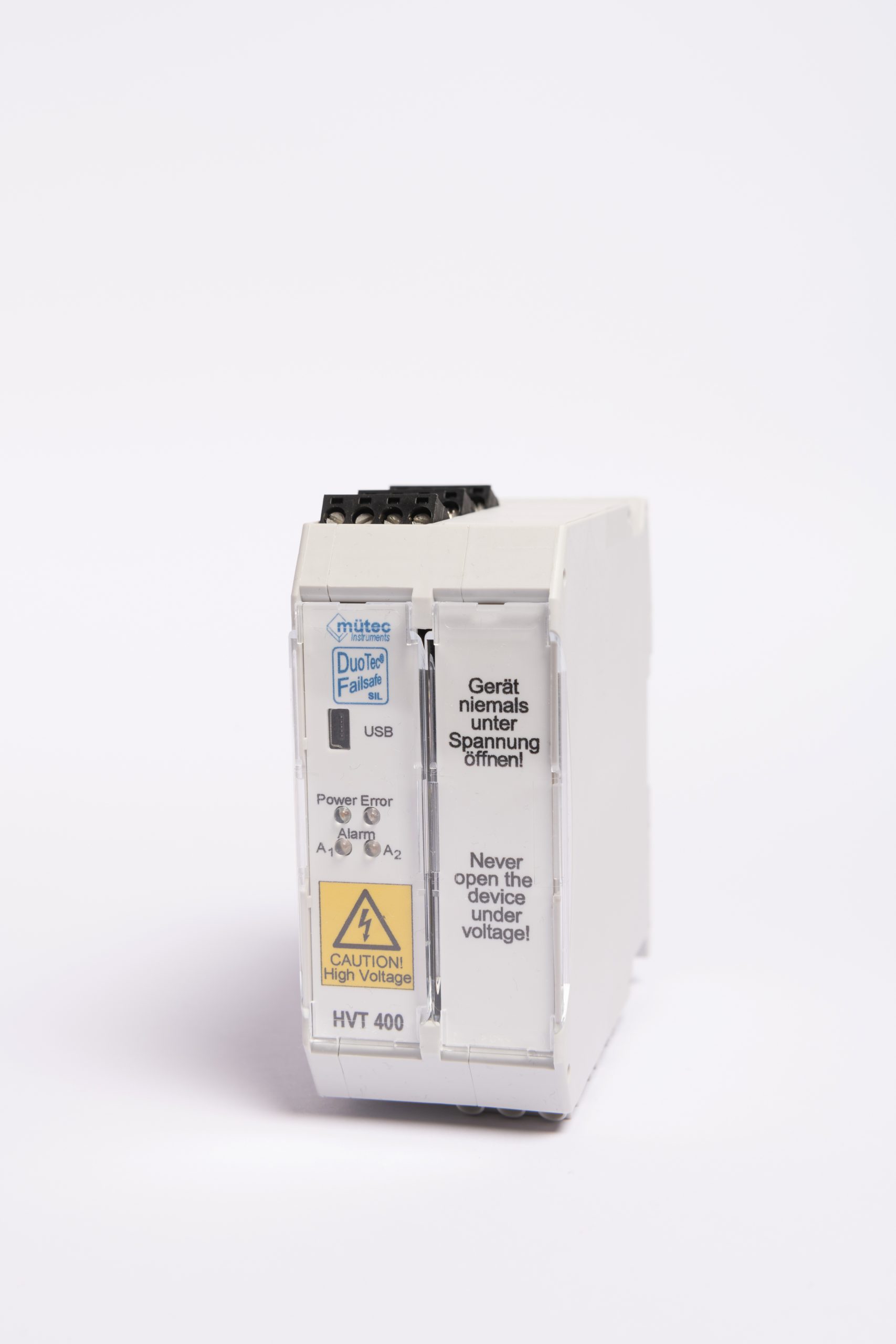

SIL2-Spannungs-Transmitter HVT 400-DX

Kurzbeschreibung

Typischerweise wird der Spannungstransmitter in Anwendungen eingesetzt, bei denen Sicherheitsmaßnahmen abhängig von einer bestimmten Spannungsschwelle (beispielsweise 50 V) sicher geschaltet werden müssen. Dies ist beispielsweise bei Prüfständen im Automotive-Bereich der Fall, in denen eine Türzuhaltung oder ein Berührschutz bei hohen Powertrain-Spannungen von über 800 V notwendig ist.

  • Redundanter Spannungseingang für bis zu 1500 V
  • Spannungstransmitter in DuoTec-Technologie mit Selbstüberwachung entsprechend IEC/EN 61508
  • Zertifiziert nach IEC 61508 SIL2
  • Messbereich: 0…max. 1500 V DC / AC
  • Ausgang: 0/4-20 mA
  • 2 individuell einstellbare Grenzwerte
    (2 Relaiskontaktausgänge zur Parametrierung von Schaltschwellen oder Alarmwerten)
  • 2 Fehleralarme
  • Fehleranzeige entsprechend NAMUR NE 43
  • Prüfspannung 4,3 kV AC, Arbeitsspannung 1500V AC/DC bei Überspannungskategorie II, Verschmutzungsgrad 1 IEC 61010-1
  • Sichere galvanische Trennung zwischen Hilfsenergie, Eingang und Ausgang
  • RS 485 Modbus über Hutschienenkontakt
  • USB 2.0 Schnittstelle
  • Konfiguration ON-LINE über WINDOWS-WINSMART-Software
  • Hilfsenergie 24 V DC
  • Bauform: Tragschiene, DIN EN 50022
